k8凱發 MDS9000T 交換機
k8凱發新一代 MDS9000T 交換機系列支持高達 32 Gb/s 的光纖通道性能，可滿足任務關鍵型應用程序以及當今全閃存存儲系統的要求。所有 MDS9000T 交換機型號都支持無縫過渡到光纖通道高速非易失性內存 (FC-NVME) 工作負載，無需在 SAN 中進行任何硬件升級。 所有k8凱發 MDS9000T 交換機都提供先進的分析和遙測功能，該功能內置在新一代特定于應用程序的集成電路 (ASIC) 平臺中。
k8凱發新一代 MDS9000T 交換機系列支持高達 32 Gb/s 的光纖通道性能，可滿足任務關鍵型應用程序以及當今全閃存存儲系統的要求。所有 MDS9000T 交換機型號都支持無縫過渡到光纖通道高速非易失性內存 (FC-NVME) 工作負載，無需在 SAN 中進行任何硬件升級。 所有k8凱發 MDS9000T 交換機都提供先進的分析和遙測功能，該功能內置在新一代特定于應用程序的集成電路 (ASIC) 平臺中。
k8凱發新一代 MDS9000T 交換機系列支持高達 32 Gb/s 的光纖通道性能，可滿足任務關鍵型應用程序以及當今全閃存存儲系統的要求。所有 MDS9000T 交換機型號都支持無縫過渡到光纖通道高速非易失性內存 (FC-NVME) 工作負載，無需在 SAN 中進行任何硬件升級。 所有k8凱發 MDS9000T 交換機都提供先進的分析和遙測功能，該功能內置在新一代特定于應用程序的集成電路 (ASIC) 平臺中。

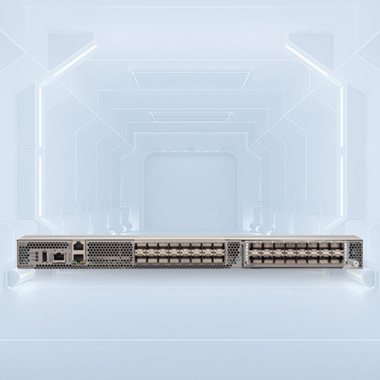

MDS9132T此 32 端口交換機提供從服務器機架到 SAN 核心的高速光纖通道連接。這款低成本、低功耗、無阻塞、線速、低延遲、支持雙向氣流的固定獨立 SAN 交換機可連接存儲和主機端口，可以此為基礎構建小型 SAN 體系結構。 使用 SAN 核心控制器構建的中型到大型 SAN 體系結構，可以使用這些交換機在交換機模式或網絡端口虛擬化 (NPV) 模式下將 32 Gbps 連接擴展到服務器機架。為了實現靈活性，MDS9132T 可從 8 個端口擴展到 32 個端口。
MDS9148T
MDS9148T此 48 端口交換機可為全閃存陣列提供高速光纖通道連接。它支持小型、中型以及大型企業使用非常密集的虛擬化服務器快速部署云規模應用程序，從而提供更大帶寬、規模和整合帶來的優勢。使用 SAN 核心控制器構建的中型和大型 SAN 體系結構，可以使用這些交換機在交換機模式或 NPV 模式下將 32 Gb/s 連接擴展到服務器機架。MDS9148T 支持以較小的增量進行擴展，提供四種配置：24 端口、32 端口、40 端口和 48 端口。
MDS9396T
MDS9396T這款功能強大的 96 端口交換機在SAN中提供高速連接，而且具有高性能、密度和規模。對于獨立 SAN，這款交換機可以為密集的超大規模服務器環境提供服務，這些環境會生成數以千計的虛擬主機總線適配器 (vHBA)，為多個虛擬機實例提供服務，并且通過將物理SAN連接分布在 6 個不同的端口組（每組 16 個端口）之間，為每個實例提供可預測的吞吐量、一致的延遲和高度可用的路徑。Autozone 使這些獨立部署可受益于主機和存儲端口的自動分區，無需進行手動分區配置，從而實現較小的故障域設計，而不是包含所有交換機端口的一個大型故障域。MDS9396T 型號支持四種配置：48 端口、64 端口、80 端口和 96 端口。
k8凱發MDS 可選功能和(DCNM)
企業許可證 — 包括高級流量工程和網絡安全功能，如 IVR、QoS、基于分區的 QoS、光纖通道安全協議 (FC-SP)、端口安全性、基于 VSAN 的訪問控制和結構綁定。
Data Center Network Manager (DCNM) 基于服務器的 SAN 許可證 — 包括 vCenter 集成、性能趨勢分析、高級資源調配、備份和控制面板等高級管理功能。許可證托管在服務器上。DCNM 基于交換機的 SAN 許可證 — 包括 vCenter 集成、性能趨勢分析、高級資源調配、備份和控制面板等高級管理功能。許可證托管在交換機上。
系統體系結構 | |||
功能 | MDS9132T | MDS9148T | MDS9396T |
光纖通道端口 | 32 端口 MDS9132T 有兩個基本型號，包括 8 端口基本型號和 24 端口捆綁型號。 | 多達 48 個端口。MDS9148T 有三個基本型號，包括一個完全填充 32 Gb/s SFP 端口的型號，填充 24 SFP 端口的24 端口基本型號（可以向其添加額外的 24 個端口），最后還有一個不含 SFP 端口的 48端口型號。這三種型號都提供氣流選項。 | 多達 96 個端口。MDS9396T 有三個基本型號，包括一個完全填充 32 Gb/s SFP 端口的型號，填充 48 SFP 端口的 48 端口基本型號（可以向其添加額外的 48 個端口），最后還有一個不含 SFP 端口的 96 端口型號。這三種型號都提供氣流選項。 |
虛擬SAN | 每個結構多達 80 個 VSAN | 每個結構多達 80 個 VSAN | 每個結構多達 80 個 VSAN |
性能 | 4/8/16/32 Gb/s 自動感知，其中每個端口的專用帶寬均為 32 Gb/s | 4/8/16/32 Gb/s 自動感知，其中每個端口的專用帶寬均為32 Gb/s | 4/8/16/32 Gb/s 自動感知，其中每個端口的專用帶寬均為 32 Gb/s |
核心交換機 | 無阻塞 | 無阻塞 | 無阻塞 |
服務級別 | 2 級、3 級和 F 級 | 2 級、3 級和 F 級 | 2 級、3 級和 F 級 |
結構服務 | 名稱服務器、注冊狀態更改通知(RSCN)、登錄服務、連接結構配置服務器 (FCS)、公用環路、廣播、按順序交付 | 名稱服務器、注冊狀態更改通知(RSCN)、登錄服務、結構配置服務器(FCS)、廣播、按順序交付 | 名稱服務器、注冊狀態更改通知 (RSCN)、登錄服務、連接結構配置服務器 (FCS)、公用環路、廣播、按順序交付 |
光纖通道端口類型 | 標準：E、F 和 B 增強：SD、ST 和 TE | 標準：E、F 和 B 增強：SD、ST 和 TE | 標準：E、F 和 B 增強：SD、ST 和 TE |
介質類型 | 可熱插拔增強型小型可插拔(SFP+) 收發器32Gb/s短波SFP+，長達 190 米/623 英尺長波 SFP+，長達 10 千米/6.2 英里16 Gb/s — 與MDS9148和 MDS9396S 相同 | 可熱插拔增強型小型可插拔(SFP+) 收發器 32Gb/s短波SFP+，長達 190 米/623 英尺長波 SFP+，長達 10 千米/6.2 英里16 Gb/s — 與MDS9148S和 MDS9396S 相同 | 可熱插拔增強型小型可插拔(SFP+) 收發器 32Gb/s短波SFP+，長達 190 米/623 英尺長波 SFP+，長達 10 千米/6.2 英里16 Gb/s — 與MDS9148S 和 MDS9396S 相同 |
高級功能 | VSAN、IVR、具有多路徑負載平衡的端口通道、基于流和基于區域的 QoS | VSAN、IVR、具有多路徑負載平衡的端口通道、基于流和基于區域的 QoS | VSAN、IVR、具有多路徑負載平衡的端口通道、基于流和基于區域的 QoS |
熱插拔組件 | SFP、電源和風扇 | SFP、電源和風扇 | SFP、電源和風扇 |
NX-OS最低修訂版 | NX-OS 8.2.1 | NX-OS 8.3.(1) | NX-OS 8.3.(1) |
安裝選項 | 符合EIA標準的 19 英寸機架 | 符合EIA標準的 19 英寸機架 | 符合EIA 標準的 19 英寸機架 |
管理和管理訪問 | 數據中心網絡管理器（DCNM）通過兩個帶外10/100/1000 Mb/s 以太網端口進行管理訪問 Mgmt0：10/100/1000 BASE-T 端口 Mgmt1：10/100/1000 BASE-T 端口 | 數據中心網絡管理器（DCNM） 通過兩個帶外10/100/1000 Mb/s 以太網端口進行管理訪問 Mgmt0：10/100/1000 BASE-T 端口 Mgmt1：10/100/1000 BASE-T 端口 | 數據中心網絡管理器（DCNM）通過兩個帶外10/100/1000 Mb/s 以太網端口進行管理訪問 Mgmt0：10/100/1000 BASE-T 端口 Mgmt1：10/100/1000 BASE-T 端口 |
物理規格 | 尺寸：（高 x 寬 x 深）：4.37 x 43.94 x 51.08 厘米（1.72 x 17.3 x 20.11 英寸），1RU，不包括電源裝置和風扇托盤手柄重量：9.82 千克（21.65 磅） | 尺 寸 ：（ 高 x 寬 x 深 ）：4.37 x 43.9 x 55.6 厘米（1.72 x 17.3 x 22.3 英寸），不包括電源裝置和風扇托盤手柄，1RU重量：8.5 千克（16.7 磅） | 尺 寸 ：（ 高 x 寬 x 深 ）：8.61 x 44.25 x 56.59 厘米（3.39 x 17.42 x 22.28 英寸），2RU全配置的重量：18.88 千克（41.62 磅） |
