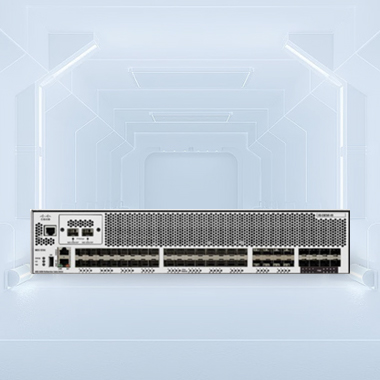

k8凱發 MDS9250I 交換機
k8凱發MDS9250i 多層交換機在固定的雙機架單元 (2RU) 外形規格中提供多達 40 個 16 Gb/秒的光纖通道端口、2 個 1/10Gb 以太網 IP 存儲服務端口和 8個10Gb以太網光纖通道 (FCoE) 端口。基于 IP 的 SAN 擴展作為標準在2個固定的 1Gb 以太網 IP 存儲服務端口上啟用，從而在交換機上支持 FCIP 和壓縮等功能，而無需額外的許可證。
k8凱發MDS9250i 多層交換機在固定的雙機架單元 (2RU) 外形規格中提供多達 40 個 16 Gb/秒的光纖通道端口、2 個 1/10Gb 以太網 IP 存儲服務端口和 8個10Gb以太網光纖通道 (FCoE) 端口。基于 IP 的 SAN 擴展作為標準在2個固定的 1Gb 以太網 IP 存儲服務端口上啟用，從而在交換機上支持 FCIP 和壓縮等功能，而無需額外的許可證。
系統體系結構 | |
功能 | 技術規格 |
多協議端口 | 多達 40 個 8Gb 或 16Gb 光纖通道端口、2 個 1/10Gb 以太網端口和 8 個 10Gb 以太網光纖通道端口 |
支持的光纖 | 可選： 16Gb 短波和長波光纖通道 8Gb 短波或長波光纖通道 10Gb 或 1Gb 以太網光纖 注意：16Gb 光纖將在 8/10/16Gb 之間進行協商，8Gb 光纖將在2/4/8Gb 之間進行協商 |
最大級聯數 | 5 |
虛擬 SAN | 每個結構最多 80 個 VSAN |
性能 | 滿載線路速率 16 Gb/s 光纖通道 |
核心交換機 | 無阻塞，縱橫制設計 |
幀大小 | 最大 2112 字節 |
服務級別 | 級別 2、級別 3 和級別 F |
結構服務 | 簡單名稱服務器、注冊狀態更改通知 (RSCN)、登錄服務、廣播、名稱服務器分區 |
光纖通道端口類型 | 標準：E、F、FL 和 B 增強：SD、ST 和 TE |
介質類型 | 可熱插拔增強型小型可插拔 (SFP+) 收發器 |
高級功能 | VSAN、IVR、PortChannel、QoS、NPV |
可熱插拔組件 | SFP、電源和風扇 |
安裝選項 | 符合 EIA 標準的 19 英寸機架 |
最低軟件修訂版 | NX-OS 版本 6.2.2 或更高版本 |
可選許可證 | 企業許可證 — 包括高級流量工程和網絡安全功能，如 IVR、QoS、基于分區的 QoS、光纖通道安全協議 (FC-SP)、端口安全性、基于 VSAN 的訪問控制和結構綁定。 大型機產品包 — 包括大型機環境所需的功能。FICON 支持大型機和I/O 設備之間的高速連接。功能包括支持 FICON 和 FCP 混用的VSAN、FICON 控制單元端口 (CUP)、結構綁定、交換機級聯、FICON本機模式通道間操作、持久FICON FCID 分配、用于主機渠道纜線連接器的端口交換、FICON 磁帶加速。 Data Center Network Manager (DCNM) 基于服務器的 SAN 許可證 — 包括 vCenter 集成、性能趨勢分析、高級資源調配、備份和控制面板等高級管理功能。許可證托管在服務器上。 Data Center Network Manager (DCNM) 基于交換機的 SAN 許可證 — 包括 vCenter 集成、性能趨勢分析、高級資源調配、備份和控制面板等高級管理功能。許可證托管在交換機上。 |
可用性 |
功能 |
冗余交流電輸入 |
可熱插拔冗余電源 |
無中斷在線軟件升級和激活 |
無中斷子系統維護 |
有狀態進程重啟 |
給總部發電子郵件的功能 |
管理 |
功能 |
數據中心網絡管理器 (DCNM) |
訪問權限：以太網 (RJ-45)、RS-232 控制臺 CLI (RJ-45) |
網絡安全 |
功能 |
使用基于 RADIUS 和 TACACS+ 的身份認證、授權和記賬 (AAA) 功能的每個 VSAN RBAC |
VSAN 連接結構隔離 |
端口級別的智能數據包檢測 |
光纖通道安全協議 (FC-SP) 主機到交換機以及交換機到交換機身份認證 |
安全文件傳輸協議 (SFTP) |
帶有高級加密服務 (AES) 的安全外殼版本 2 (SSHv2) |
帶有高級加密服務 (AES) 的簡單網絡管理協議版本 3 (SNMPv3) |
其他內置安全功能：控制面板安全性、邏輯單元編號 (LUN) 分區和只讀分區、硬件實施的分區、廣播分區和管理訪問、符合 FIPS 140-2。企業包附帶了其他增強安全功能。 |
物理規格 |
功能 |
尺寸（高 x 寬 x 深）：9.75 x 43.74 x 54.36 厘米（3.84 x 17.22 x 21.4 英寸），2RU |
全配置的重量 — 10.2 千克（22.4 磅） |
電源 |
功能 |
電源：300W AC |
電源線：凹槽 C15 插座連接器連接到電源上的 C16 電源線 |
AC 輸入特性 |
100 到 240 V AC（浮動 10%） |
50 到 60 Hz（額定） |
氣流（自前向后） |
氣流以每分鐘約 60.96 米（200 英尺）的速度通過系統風扇部件流動 |
建議在墻壁和機箱通風口之間保留至少 6.4 厘米（2.5 英寸）的通風空間并在兩個機箱之間保留至少 15.2 厘米（6 英寸）的水平間隔以防止過熱 |
